Revit zu IFC 4.3: So gelingt der Export von Infrastrukturmodellen



Was ist IFC 4.3 – und warum ist es wichtig?

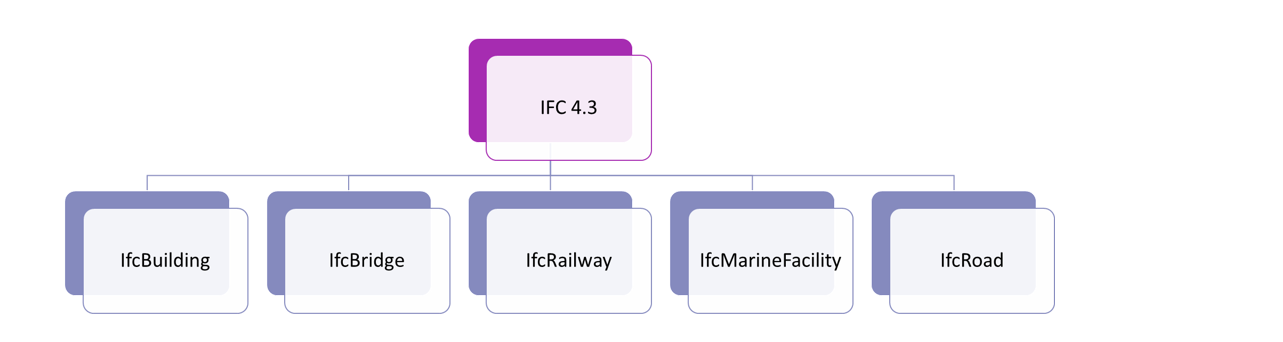

Das IFC (Industry Foundation Classes) Format ist der offene Standard für den modellbasierten Datenaustausch im Bauwesen. Mit IFC 4.3 wurde das Schema erstmals um echte Infrastrukturbauteile erweitert – darunter:

• Straßen (IfcRoad)

• Schienenwege (IfcRail)

• Brücken (IfcBridge, inkl. IfcBridgePart)

• Tunnel

• Verkehrsflächen und Leitungen

Diese Erweiterungen sind ein Meilenstein: Sie ermöglichen eine deutlich präzisere und strukturierte Abbildung von Infrastrukturbauwerken – jenseits klassischer Hochbau-Strukturen.

Doch mit dem erweiterten Funktionsumfang steigt auch die Komplexität beim Export aus Authoring-Tools wie Revit





Typische Herausforderungen beim Revit-Export nach IFC 4.3

Revit bietet zwar ab Version 2024 einen nativen Export in das Schema 4.3, dabei treten aber immer wieder ähnliche Probleme auf:

• Fehlende oder unvollständige IFC-Struktur (z. B. keine saubere Gliederung in Site, Alignment, oder BridgeParts)

• Bauteile werden nicht korrekt zugeordnet oder fehlen ganz

• Neue IFC-Objekttypen wie IfcBridgePart sind nicht bekannt oder falsch verwendet

Die Folge: viel manuelle Nacharbeit und inkonsistente Daten.

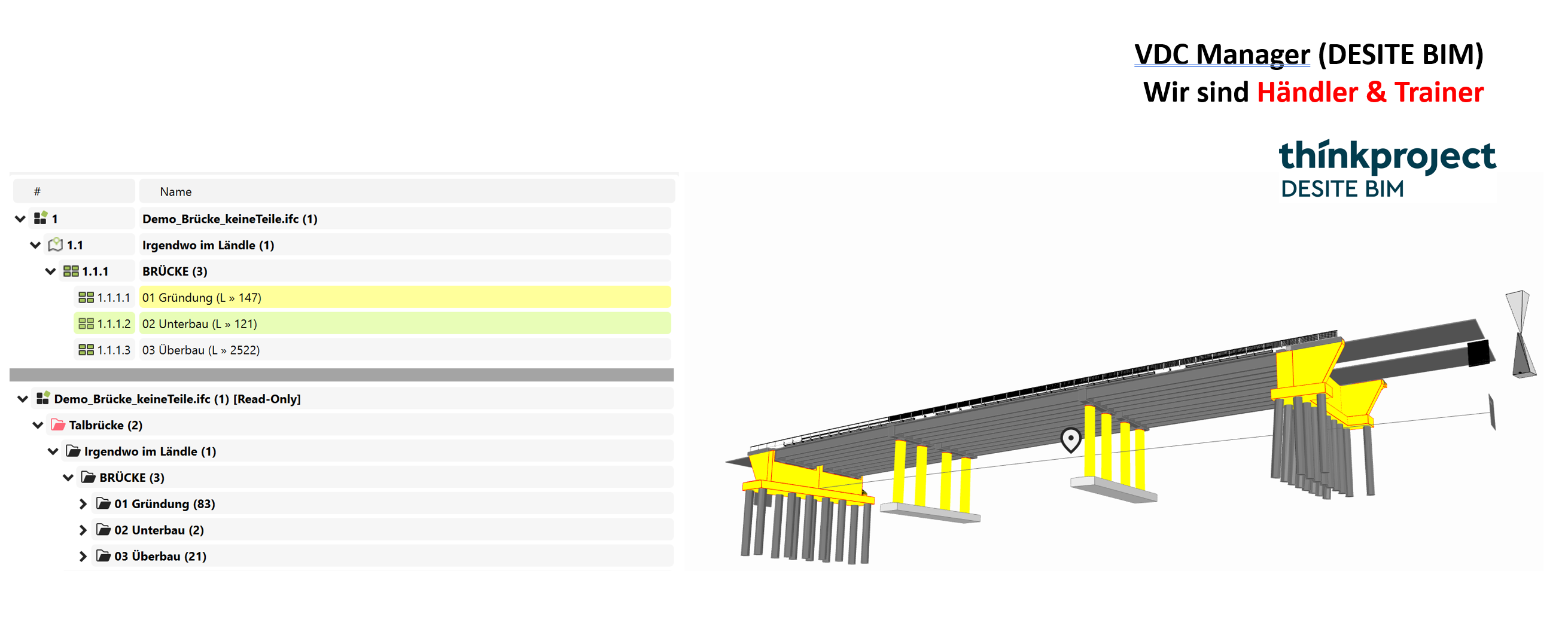

Unsere Lösung

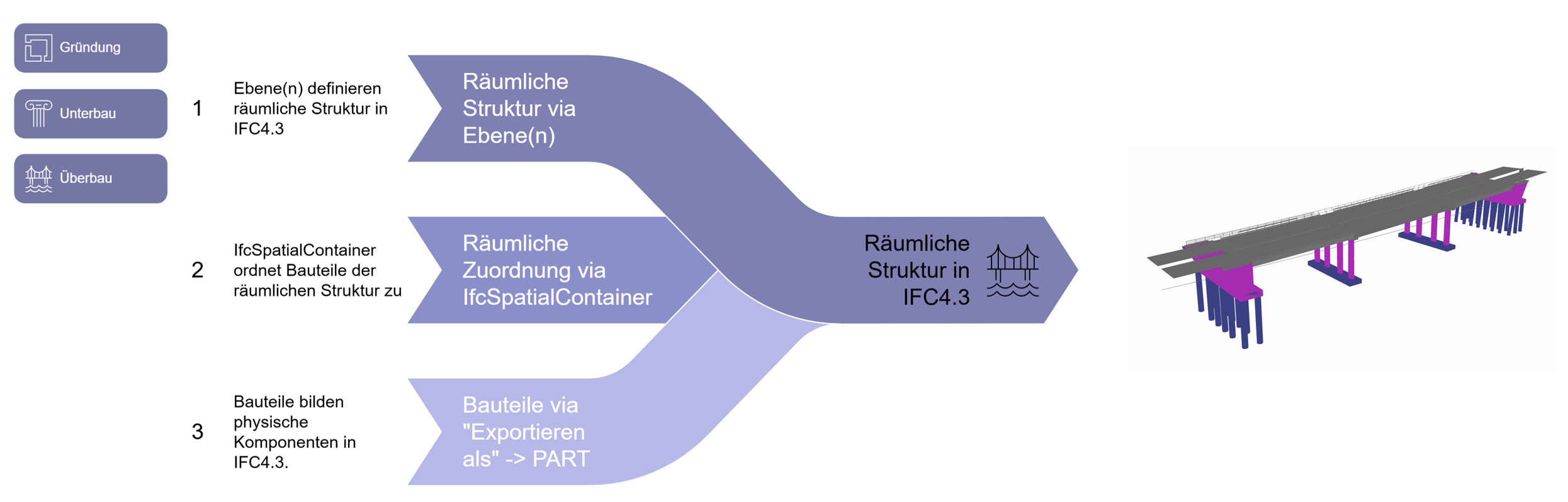

• Ebenen verwenden und beim Export als Gebäudegeschosse definieren
• Den "IfcSpatialContainer" verwenden, um die Bauteile entspr. zuzuordnen
• IfcBridgeParts zur weiteren Klassifizierung / Strukturierung verwenden

Um dir und deinem Team den Einstieg zu erleichtern, haben wir einen kompakten PDF-Leitfaden erstellt. Darin findest du:

• eine Einführung in die Logik von IFC 4.3

• konkrete Empfehlungen zur Modellvorbereitung in Revit

• Tipps zur Verwendung gängiger Export-Plugins

• typische Stolperfallen – und wie du sie vermeidest

Mit diesem Wissen gelingt dir der Export zuverlässiger, strukturierter und effizienter.

Extra-Tipp: verwende in Revit die Funktion Schlüssel-Liste oder Tools wie bspw. DiRoots / Tables oder Dynamo, um diese Informationsbereitstellung effizienter durchzuführen.
